雙向可控硅如何應用在帶電子開關的調速器電路

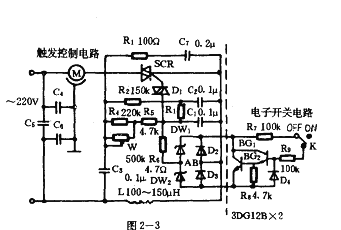

在調速電路中加裝電子開關電路，如圖2--3右半部所示，可適應某些場合使用。

當K置于ON時，C1被充電至D1轉折電壓，雙向可控硅SCR被觸發導通。調節W即可改變SCR雙向可控硅的導通角，達到調速的目的。

當K置于Off時,A、B間的交流電壓經橋式整流給BGl,BG2提供工作電壓并使它們導通，BG2飽和導通，C1被短路，D1截止，SCR雙向可控硅被關斷，負載斷電。
