雙向可控硅如何用在風扇調速開關紅外遙控器線

風扇調速開關紅外遙控器電路如圖2—5所示。

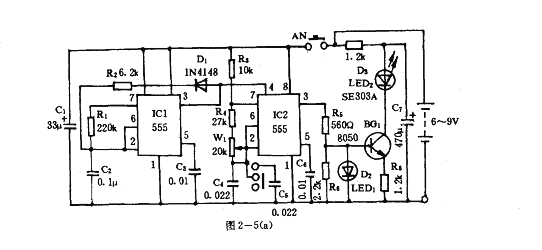

圖2—5(a)為紅外發射器電路。ICl和D1、R1、R2、C2組成低頻多諧振蕩器。其振蕩周期為：T=0.693(R1+R2)C2。IC2和R3、R4、W1、C4、C5組成無穩態多諧振蕩器。其振蕩頻率有兩種：f1=1.44/(R3+2R4+2Rwl)C4；接入C5時：f2=1.44/(R3+2R4+2Rw1)(C4+C5)。ICl的輸出脈沖控制著IC2是否振蕩。

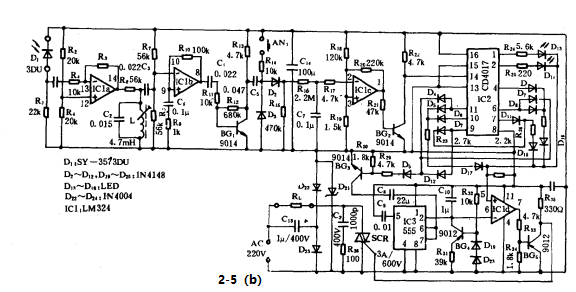

圖2-5(b)為紅外接收、譯碼電路。ICla(LM324)和L、C2回路組成選頻放大器，IClb、BG，為放大器。接收信號經檢波后由R16，C7延時后加至由IClc和R17'-'R20組成的電壓比較器的反射輸入端。只有當信號電壓超過同相端的偏置電壓時，ICIc的輸出才由高電平轉為低電平。因此，要求發射時按壓AN的時間應大于150ms。

IC2是十進制計數器／脈沖分配器。它與BG1～BG3和IC3、ICId、BG·等組成具有恒流源的占空比可調的多諧振蕩器。ICld的同相端偏置電壓的高低控制著占空比。ICld的輸出經BG5反相后觸發SCR雙向可控硅。通過控制其觸發導通時間來改變交流電壓的平均值達到改變電扇的轉速。 ’

對應IC2的BG1-BG5輸出，風扇有五檔不同風速的連續風。
