雙向可控硅過零開關溫控器原理圖

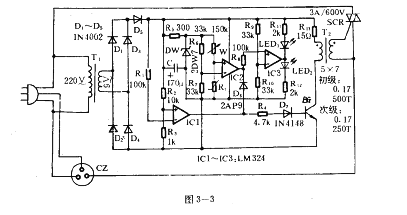

圖3—3采用過零觸發可控硅的控溫電路。它對電源干擾很小。ICl、BG及T2組成過零觸發電路。整流后的脈動電流輸入ICl反相輸入端，在電流過零時ICl輸出一個電脈沖到BG的基極。這時BG飽和導通，其余時間BG截止。在T2次級產生一個脈沖觸發雙向可控硅導通。IC2、R6、R7、W、R1；組成溫度控制電路。被控溫度低于設定溫度時，IC2輸出高電平，D6反偏截止，不影響觸發電路。當溫度升高使IC2輸出低電平時，D6導通。待電源過零后，由于t2時刻脈沖被D6短路，SCR可控硅關斷。隨溫度下降，R4阻值增大。IC2輸出高電平(ty時刻)，但被D6反偏而阻斷。只有待到t4。時刻ICl輸出脈沖時，SCR可控硅被觸發導通。從而實現過零開關進行溫度控制。
